电液动蝶阀

用途
　　电液动蝶阀是一种适用性很强的新型产品，广泛用于建材、冶金、矿山、化工、电力等工业生产过程中，能远程控制或现场控制管道中介质的流量。
特点
　　动力源电液推杆其特点是：动作灵敏，运行平稳，能有效缓冲外来的冲击力，行程控制准确，可以带负荷启动，且具有超负荷保护能力。由于电液动蝶阀采用机、电、液一体化全封闭结构，工作油路循球于无压的封闭钢筒里，体积小，不漏油，便于安装，维修。在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长，不需要任何附属设备，在推力和速度相同的情况下消耗的电能仅有电动推杆的一半。
工作原理
　　电液动蝶阀以电液推杆作动力源，通过双向齿轮泵轮出压力油，经油路集成块的控制送至油缸，实现活塞杆往复运动，同时通过曲柄转动阀轴、阀板作90°范围旋转，达到调节流量的目的。

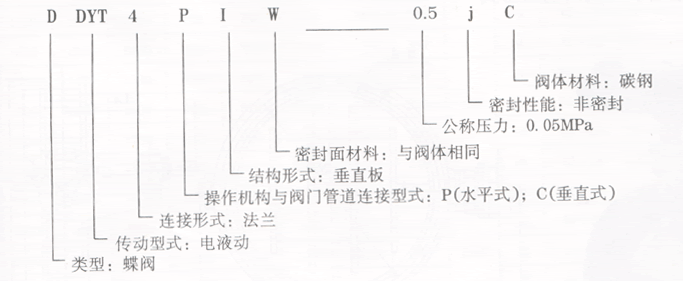

型号编制说明

　

主要零件材料

名称	支架、阀体、蝶板	阀轴	曲柄
材料	碳素结构钢	不锈钢	优质钢

外形与连接尺

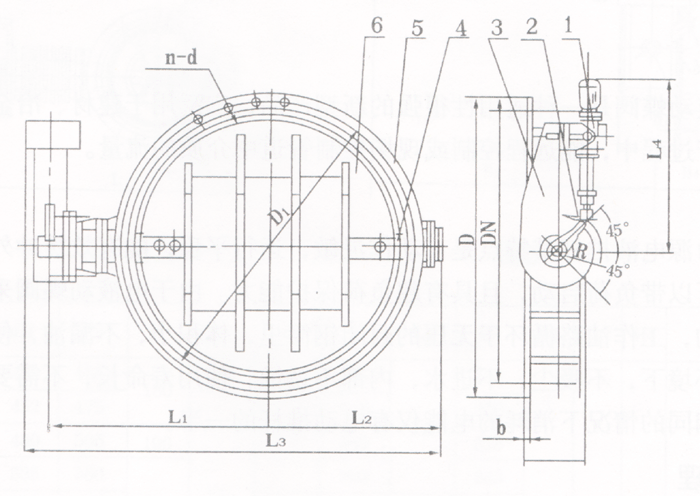

外形：操作机构与阀门管垂直连接型式 　1、电液推杆 　2、曲柄 　3、支架 　4、阀轴 　5、阀休 　6、蝶板

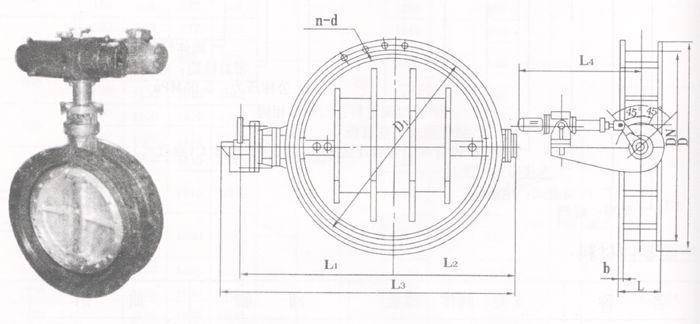

操作机构与阀门管道水平连接形式
