DYHQ电液动回转器(转角器)

概况
  DYHQ型角行程回转器是本公司结合全国部份冶金、电力、煤炭等设计院共同开发的新产品,是一种新颖的液压动力部件,能完成0-90度、0-120度范围的主旋载运动,与任何蝶阀、球阀、风门等配套使用,属于于通用动力机械,是取代电动机构(电动头)的更新换代产品。由此广泛应用于冶金、电力、矿山、机械、煤炭、化工、粮食、石油、交通、水利、建材等二十多个行业和部门。


一、特点:

   1.实现机、电、液、仪一体化,可远距离控制、中央调度室监控和微机控制。
   2.电动执行机构(电动头)由蜗杆传动,弹簧力矩控制,机械磨损大、力矩经常失灵、不易调整、过载烧电机、操作不方便,而电液转角器(电液头)液压传动、过载溢流保护、无级调整、运行平稳、力矩较大、任意锁定,配置不同的仪器、仪表可实现管道内恒压或恒流控制。
   3.采用全封闭结构,不漏油、不吸尘、不吸水、内部不锈蚀、使用寿命长,适应各种非高温(120度以下)的恶劣环境使用。
   4.特别是风门选用ZDY-C型可任意调节不同角度,调节风量大小比双行程气动执行机构、电动执行机构操作简便、可靠。
   5.在电控部分,电动头是由多组接线端子、二级管、继电器等复杂元件组成,质量不稳定,在金属、煤炭等大气污染的环境中使用容易使之失灵,而回转器结合液压特点采用进口全封闭集成电路板,体积小、重量轻、启闭速度快。

二、工作原理:
  DYHQ回转器是一种机、电、液、仪一体化的新型电液动力装置,它以液压缸为主体,由电动机、油泵、油箱、滤油器、液压集成阀、转臂连杆组合的总成。
  通过电机运转带动油泵,经液压集成阀即可使液压缸输出力和位移运动,带动转臂连杆产生0-90度、0-120度间任意锁定。

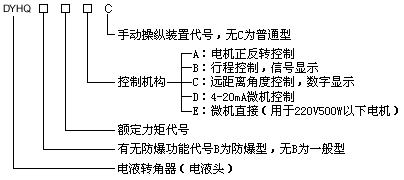

型号说明:
