SZYL型胶带自控液压拉紧装置 　　

概述
　　胶带自控液压拉紧装置是根据我国煤矿、冶金的特点，吸收发达国家的先进技术，结合输送机胶带的张力实际情况设计而成的。该设备采用液压控制方式、结构紧凑、重量轻、冲击力小，起动平稳可靠，避免断带、磨带等现象。
　　该设备使用广泛，不仅适合煤矿和冶金，而且可与其他行业的胶带输送机配套。
特点
　1.起动时拉紧力和正常运行时拉紧力可根据胶带输送机张力的需要任意调节:
　2.反应快，胶带输送机起动时，该设备能根据胶带张力的还必须况实现补偿功能，从而使起动时平稳可靠。避免断带事故的发生。
　3.具有断带时自动停止带式输送机和打滑时自动增高拉紧力等保护功能。
　4.结构紧凑，安装空间小。
　5.可与集控装置连接，实现对该机的远距离集中控制，还可实现微机控制。

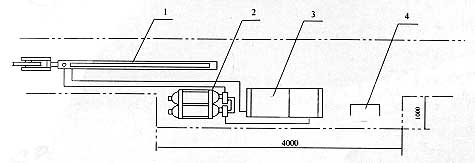

平面图

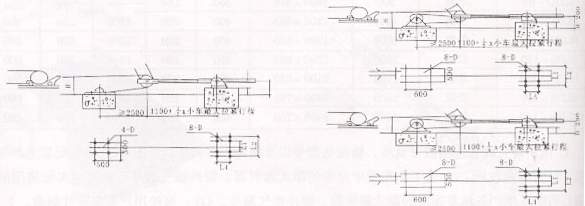

安装方式及安装尺寸表

使用条件及维护说明：
　　使用条件：本系列产品分普通型和隔爆型两种，适用于井上、井下各种水平，上运、下运、带式输送机工作场合，特别对于需要较长拉紧行程，较大拉紧力的带式输送机，其经济效益更佳，井上井下温度适用范围-20度～60度左右。
　1、设备的工作环境应尽量保持清洁，避免淋水直接落到设备上；
　2、定期检查各元件的工作状态，对各高压管接头及阀体的密封件一般一年更换一次；
　3、测压仪器、仪表每年校对一次；
　4、液压油每年更换一次，油必须过滤，油中应无水，加油口必需要密封，冬季采用30号液压油，夏季采用20液压油，每半年油箱进行保养一次，用煤油冲洗管道、油路集成块、滤油器和油箱底部。
　5、由于生产或其他方面的需要，输送机的运量和其他工况发生变化时，拉紧装置的各种信号元件，应做相应的调整。
