电动锁风翻板阀
用途
该阀又名锁风喂料机,普遍适用于建材、冶金、化工、电力等行业,作为各类除尘设备的灰斗卸料装置及各种磨种、烘干机、料仓等设备的给卸料装置,防止野风吹入。
结构特点
本系列阀门采用钢板焊接结构,连杆、曲柄传动机构,及自动复位机构,结构紧凑,工作平稳可靠。
工作原理:
由减速器带动传动杆通过曲柄、凸轮及连杆分别带动上、下两传动轴旋转,交互开启,通过配备的杠杆系统或拉伸弹簧,保证阀板可靠的复位,防止野风吹入,依确定的开闭频率完成系统的给卸料。

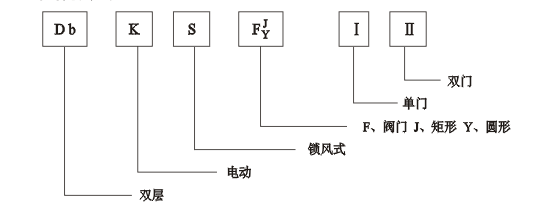

型号编制说明
主要性能指标
适用介质 |
粉尘物料 |
工作温度(℃) |
≤350 |
卸灰量(m3/h) |
6~58 |

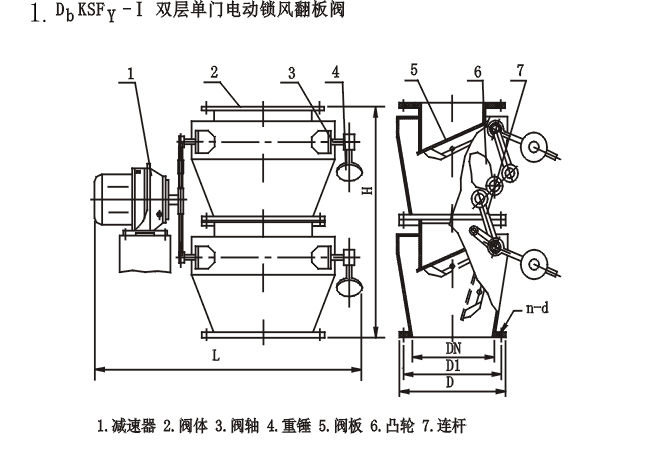

主要外形尺寸

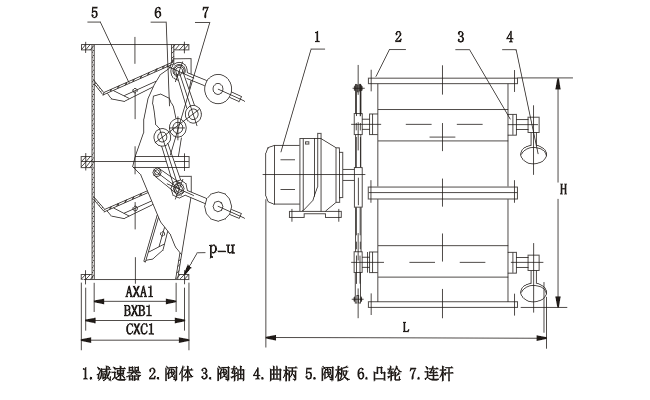

2.DbKsFj双层单门式电动锁风翻板阀
